B.2 直流電機精確繞組勵磁線圈試驗裝置
僅作為示列，用于評定多層繞組勵磁線圈絕緣結構試驗裝置結構的詳細說明如圖B.5-圖B.8所示。允許制造商修改尺寸和設計以更準確的模擬制造商勵磁線圈的結構或設計。
如果方便，可用實際磁極。如果線圈固定在磁極上的方法取決干磁極結構的剛性，可能用實際磁極更為理想。同樣的原因，模型框架也采用重型的鋼板。
對于缺乏豐富經驗的試驗室或準備對比各試驗室之間的試驗結果，本附錄的詳細說明是有用的。
除了是雙線并繞外，采用常用的制造工藝繞制線圈以允許進行模擬匝間測試的導體間的電氣試驗。包括浸漆處理的線圈對地絕緣應按照正常的制造工藝，且允許每個制造商采用不同的工藝。絕緣引接線附接于線圈端部或引出線圈端部(使用絕緣套管防護)連接至安裝于框架板上的端子。如果使用引接線，應仔細選擇，使之能承受熱暴露試驗而不致于降解或損傷附件組件。線圈與引接線連接處也應采用適當保護，因為線圈絕緣是評定的重要因素，而不是其他相關組件。對于被試絕緣結構，線圈在磁極上的安裝應遵循預期的制造規程。
圖B.5 精確繞組勵磁線圈試驗裝置

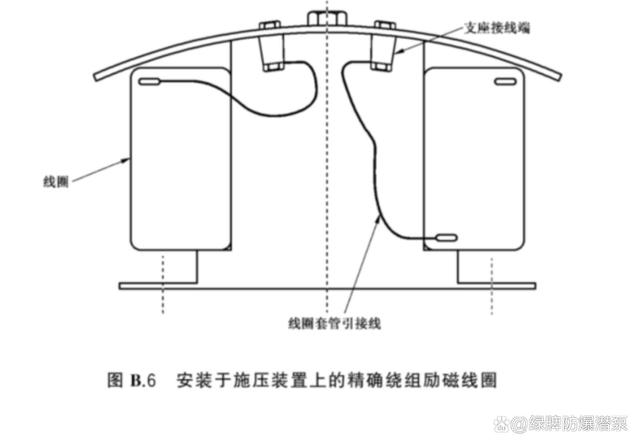

圖B.6 安裝于施壓裝置上的精確繞組勵磁線圈

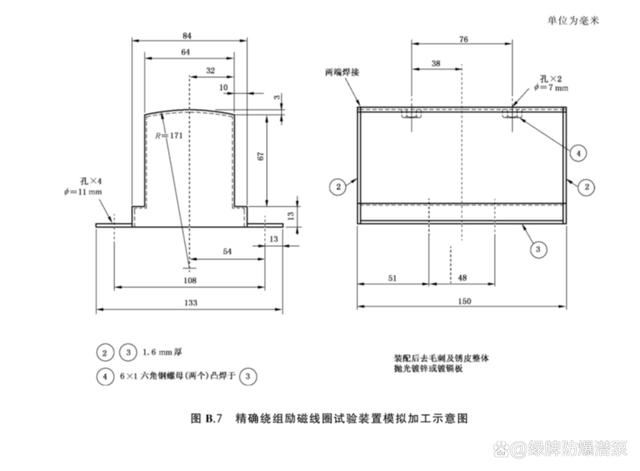

圖B.7 精確繞組勵磁線圈試驗裝置模擬加工示意圖

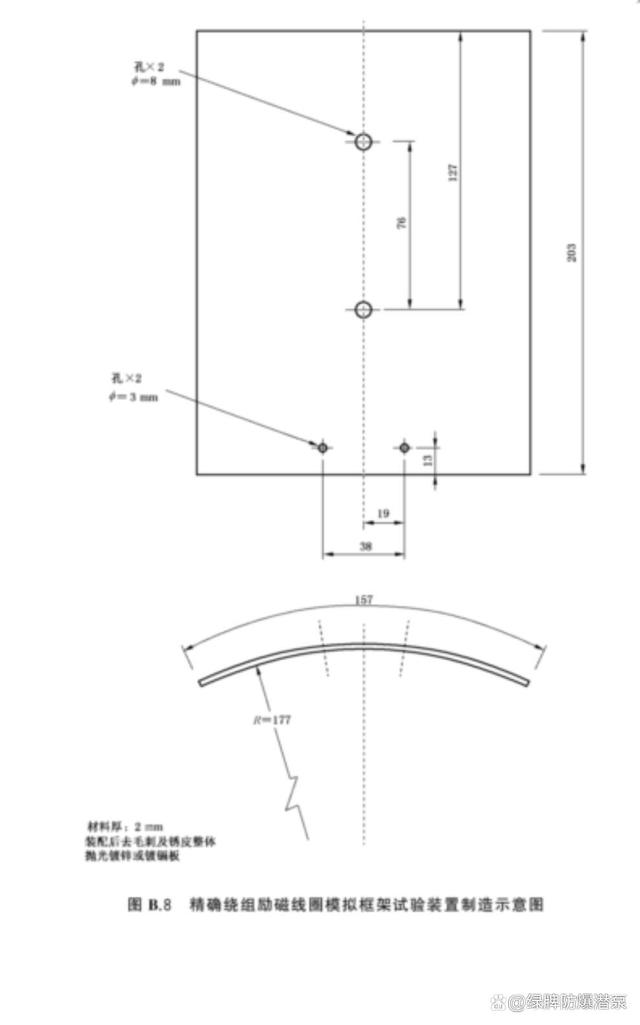

圖B.8 精確繞組勵磁線圈模擬框架試驗裝置制造示意圖
